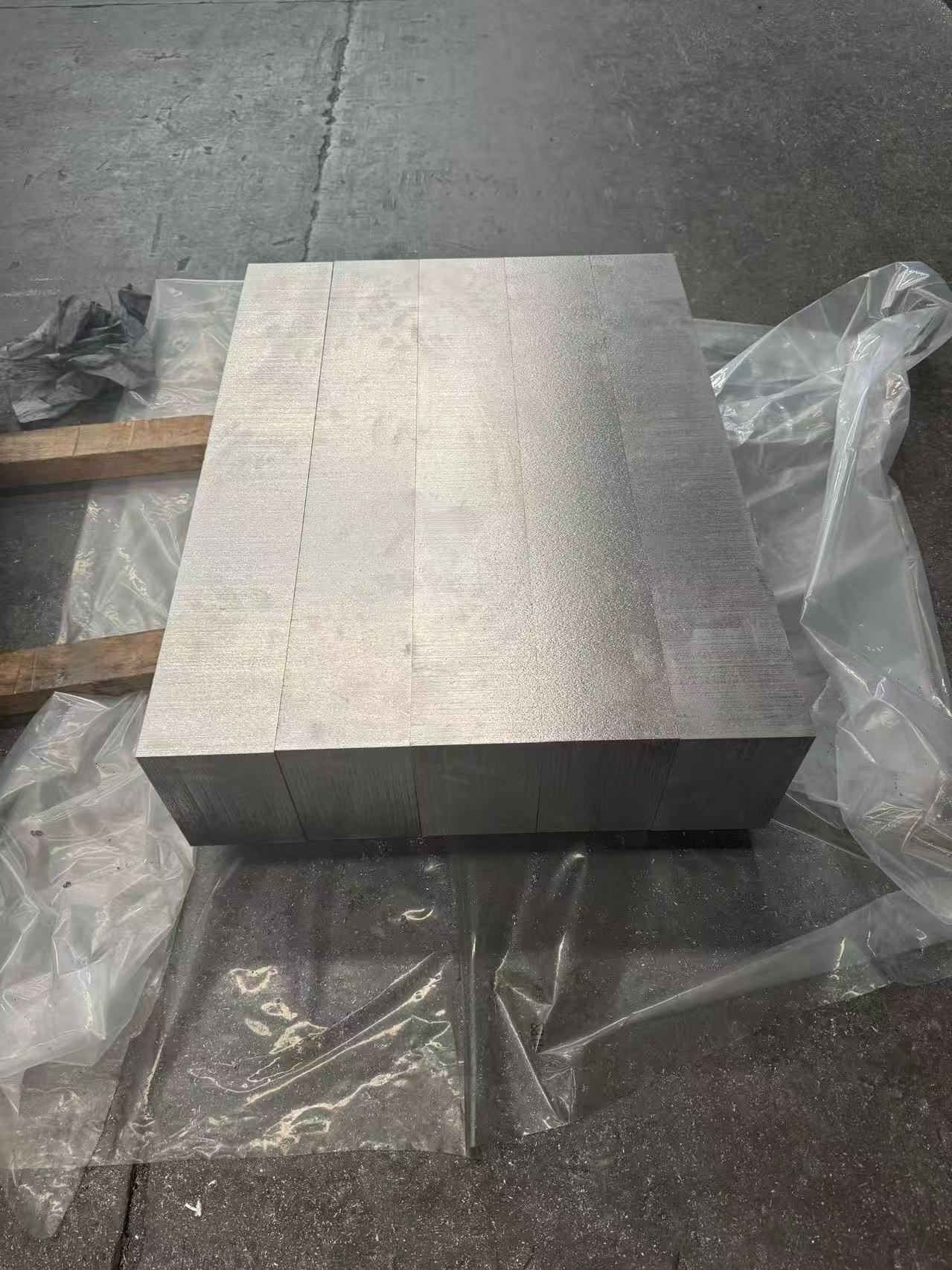

针对Inconel 625镍合金板，其加工核心在于“精准控制”，主要包括成型、机械加工、焊接、热处理和表面处理等几个方面。

一、成型

Inconel 625具有良好的冷、热成型性能。

热成型：推荐温度范围为927-1177°C。钢锭锻造加热约1120°C，开锻/开轧温度不低于1030-1050°C，停锻/停轧温度不低于930°C。

冷成型：可以进行。但由于其加工硬化快，需要更大功率的设备并注意工序间的软化退火。

二、机械加工

由于加工硬化快、导热性差，机械加工颇具挑战性，需选用刚性好的设备和锋利的刀具。

刀具选择：推荐使用硬质合金或陶瓷刀具。

冷却润滑：高速切削时推荐水基冷却液，低速时推荐较粘稠的冷却液。

切割/钻孔/车削：板材切割推荐用1.0-1.5mm厚的标准切割轮。钻孔和车削均推荐使用硬质合金刀具，并注意充分冷却，防止过热。

磨削：可使用标准碳化硅（SiC）砂纸，并配合足量水润滑，建议转速200-300 RPM。

三、焊接 (Welding)

Inconel 625被誉为“最好焊的高强度镍基合金”，可焊性优异，通常无需预热和焊后热处理。

焊接方法：适用钨极气体保护焊（GTAW/TIG）、熔化极气体保护焊（GMAW/MIG）、手工电弧焊（SMAW）、钎焊及电阻缝焊。

焊接材料：推荐使用与母材匹配的焊丝 ERNiCrMo-3。

关键控制：采用小热输入，控制层间温度≤150°C，并使用纯氩或Ar+He混合气体充分保护。

四、热处理

热处理是调控材料性能的关键，主要工艺如下

固溶处理：温度范围980 - 1204°C，快速淬火（水冷/空冷），最大化韧性与耐蚀性。通常保温0.5-1小时

退火：温度930 - 1040°C，空冷或水冷，消除加工硬化，恢复塑性。通常保温1小时

去应力处理：温度300 - 950°C，空冷，消除冷加工或焊接后的残余应力

五、表面处理

酸洗：用硝酸-氢氟酸（HNO₃+HF） 混合溶液去除氧化皮等杂质。建议先进行碱洗预处理。

抛光/研磨：通过机械或化学方法提高表面光洁度和光泽度。研磨可满足特定的表面粗糙度要求。

喷砂：使用氧化铝或玻璃珠等颗粒进行除锈和清理，增加表面粗糙度。

防腐蚀处理：可喷涂防腐蚀涂料或进行电镀等
